SRZ型空氣熱交換器
1、簡介

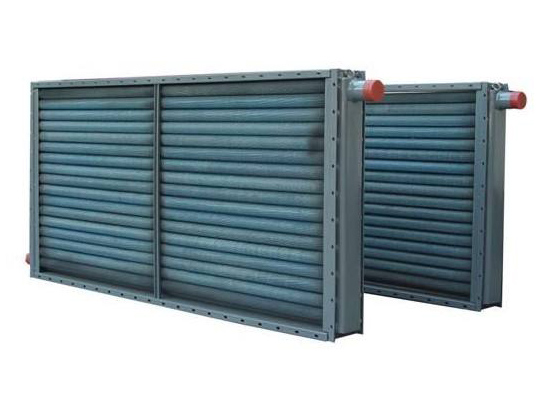

SRZ型空氣熱交換器為鋼管螺旋繞制鋼肋片的熱交換器。
2、結構特點
SRZ型空氣熱交換器主要由順空氣流向的三排叉排列螺旋肋片管束組成，肋片管束的加工工藝是把0.5mm×16mm的鋼帶用機械繞片方法，繞在φ22mm無縫鋼管上，然后進行熱鍍鋅。肋片與鋼管接觸面廣而緊，傳熱性能良好、穩定、耐腐蝕、空氣阻力較小，是目前熱負供暖、干燥、除濕中使用較多的設備。
3、型號規格及示例說明
SRZ型空氣熱交換器根據放熱量能力的大小分為：大（D）、中（Z）、小（X）三種類型。三種相對應的翅片片距分別為：
D=片距5mm
Z=片距6mm
X=片距8mm
共計三種片距三十八個規格
示例說明：SRZ-12×7即表示一臺SRZ型鋼管繞片盤管（散熱器），其通風截面的長為1250mm，寬717.5mm，肋片間距為5mm。
適用范圍：介質為蒸汽或熱水。蒸汽的工作壓力0.03-0.8MPa，熱水溫度130-70℃。
SRZ型空氣熱交換器為鋼管螺旋繞制鋼肋片的熱交換器。
2、結構特點
SRZ型空氣熱交換器主要由順空氣流向的三排叉排列螺旋肋片管束組成，肋片管束的加工工藝是把0.5mm×16mm的鋼帶用機械繞片方法，繞在φ22mm無縫鋼管上，然后進行熱鍍鋅。肋片與鋼管接觸面廣而緊，傳熱性能良好、穩定、耐腐蝕、空氣阻力較小，是目前熱負供暖、干燥、除濕中使用較多的設備。
3、型號規格及示例說明
SRZ型空氣熱交換器根據放熱量能力的大小分為：大（D）、中（Z）、小（X）三種類型。三種相對應的翅片片距分別為：
D=片距5mm
Z=片距6mm
X=片距8mm
共計三種片距三十八個規格
示例說明：SRZ-12×7即表示一臺SRZ型鋼管繞片盤管（散熱器），其通風截面的長為1250mm，寬717.5mm，肋片間距為5mm。
適用范圍：介質為蒸汽或熱水。蒸汽的工作壓力0.03-0.8MPa，熱水溫度130-70℃。

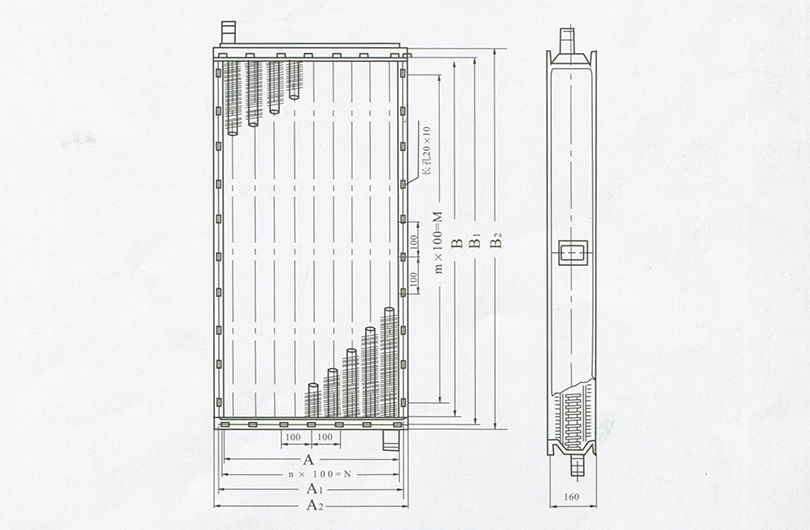

SRZ型空氣熱交換器外形尺寸圖：
SRZ型空氣熱交換器規格尺寸表：
| 型號 |
散熱 面積 M2 |
通風凈 截面積 M2 |
熱介質 通過載 面積 M2 |
管 排 樹 （排） |
螺旋翅 片管根 樹 （根） |
連接 管φ 寸 |
尺 寸 mm |
重 量 kg |
|||||||||
| A | A1 | A2 | B | B1 | B2 | n | N | m | M | ||||||||
| SRZ-5×5（D） | 10.13 | 0.154 | 0.0043 | 3 | 23 |
 |
497 | 532 | 562 | 507 | 547 | 573 | 5 | 500 | 4 | 400 | 54 |
| SRZ-5×5（Z） | 8.78 | 0.155 | 48 | ||||||||||||||
| SRZ-5×5（X） | 6.23 | 0.158 | 45 | ||||||||||||||
| SRZ-10×5（D） | 19.92 | 0.302 | 1001 | 1041 | 1067 | 9 | 900 | 93 | |||||||||
| SRZ-10×5（Z） | 17.26 | 0.306 | 84 | ||||||||||||||
| SRZ-10×5（X） | 12.22 | 0.312 | 1250 | 1290 | 1316 | 12 | 1200 | 76 | |||||||||
| SRZ-12×5（D） | 24.86 | 0.378 | 113 | ||||||||||||||
| SRZ-6×6（D） | 15.33 | 0.231 | 0.0055 | 3 | 29 | 2" | 623 | 658 | 688 | 609 | 649 | 675 | 6 | 600 | 5 | 500 | 77 |
| SRZ-6×6（Z） | 13.29 | 0.234 | 69 | ||||||||||||||
| SRZ-6×6（X） | 9.43 | 0.239 | 63 | ||||||||||||||
| SRZ-10×6（D） | 25.13 | 0.381 | 1001 | 1041 | 1067 | 9 | 900 | 115 | |||||||||
| SRZ-10×6（Z） | 21.77 | 0.385 | 103 | ||||||||||||||
| SRZ-10×6（X） | 15.42 | 0.393 | 93 | ||||||||||||||
| SRZ-12×6（D） | 31.35 | 0.475 | 1250 | 1290 | 1316 | 12 | 1200 | 139 | |||||||||
| SRZ-15×6（D） | 37.73 | 0.572 | 1505 | 1545 | 1571 | 14 | 1400 | 164 | |||||||||
| SRZ-15×6（Z） | 32.67 | 0.579 | 146 | ||||||||||||||
| SRZ-15×6（X） | 23.13 | 0.591 | 139 | ||||||||||||||
| SRZ-7×7（D） | 20.31 | 0.320 |
0.0063 |
3 |
33 |
2" |
717.5 | 742 | 772 | 710 | 750 | 776 | 7 | 700 | 6 | 600 | 97 |
| SRZ-7×7（Z） | 17.60 | 0.324 | 87 | ||||||||||||||
| SRZ-7×7（X） | 12.48 | 0.329 | 79 | ||||||||||||||
| SRZ-10×7（D） | 28.59 | 0.450 | 1001 | 1041 | 1067 | 9 | 900 | 129 | |||||||||
| SRZ-10×7（Z） | 24.77 | 0.456 | 115 | ||||||||||||||
| SRZ-10×7（X） | 17.55 | 0.464 | 104 | ||||||||||||||
| SRZ-12×7（D） | 35.67 | 0.563 | 1250 | 1290 | 1316 | 12 | 1200 | 156 | |||||||||
| SRZ-15×7（D） | 42.93 | 0.678 | 1505 | 1545 | 1571 | 14 | 1400 | 183 | |||||||||
| SRZ-15×7（Z） | 37.18 | 0.685 | 164 | ||||||||||||||
| SRZ-15×7（X） | 26.32 | 0.698 | 145 | ||||||||||||||
| SRZ-17×7（D） | 49.90 | 0.788 | 1750 | 1790 | 1816 | 17 | 17 | 210 | |||||||||
| SRZ-17×7（Z） | 43.21 | 0.797 | 187 | ||||||||||||||
| SRZ-17×7（X） | 30.58 | 0.812 | 169 | ||||||||||||||
| SRZ-22×7（D） | 62.75 | 0.991 | 0.0063 | 3 | 33 |
 |
2202 | 2242 | 2268 | 21 | 2100 | 260 | |||||
| SRZ-15×10（D） | 62.14 | 0.921 | 0.0089 | 3 | 47 |
 |
1001 | 1036 | 1066 | 1505 | 1545 | 1571 | 10 | 1000 | 14 | 1400 | 255 |
| SRZ-15×10（Z） | 52.95 | 0.932 | 227 | ||||||||||||||
| SRZ-15×10（X） | 37.48 | 0.951 | 203 | ||||||||||||||
| SRZ-17×10（D） | 71.06 | 1.072 | 1750 | 1790 | 1816 | 17 | 1700 | 293 | |||||||||
| SRZ-17×10（Z） | 61.54 | 1.085 | 260 | ||||||||||||||
| SRZ-17×10（X） | 43.56 | 1.106 | 232 | ||||||||||||||
| SRZ-20×10（D） | 81.27 | 1.226 | 2002 | 2042 | 2068 | 19 | 1900 | 331 | |||||||||
